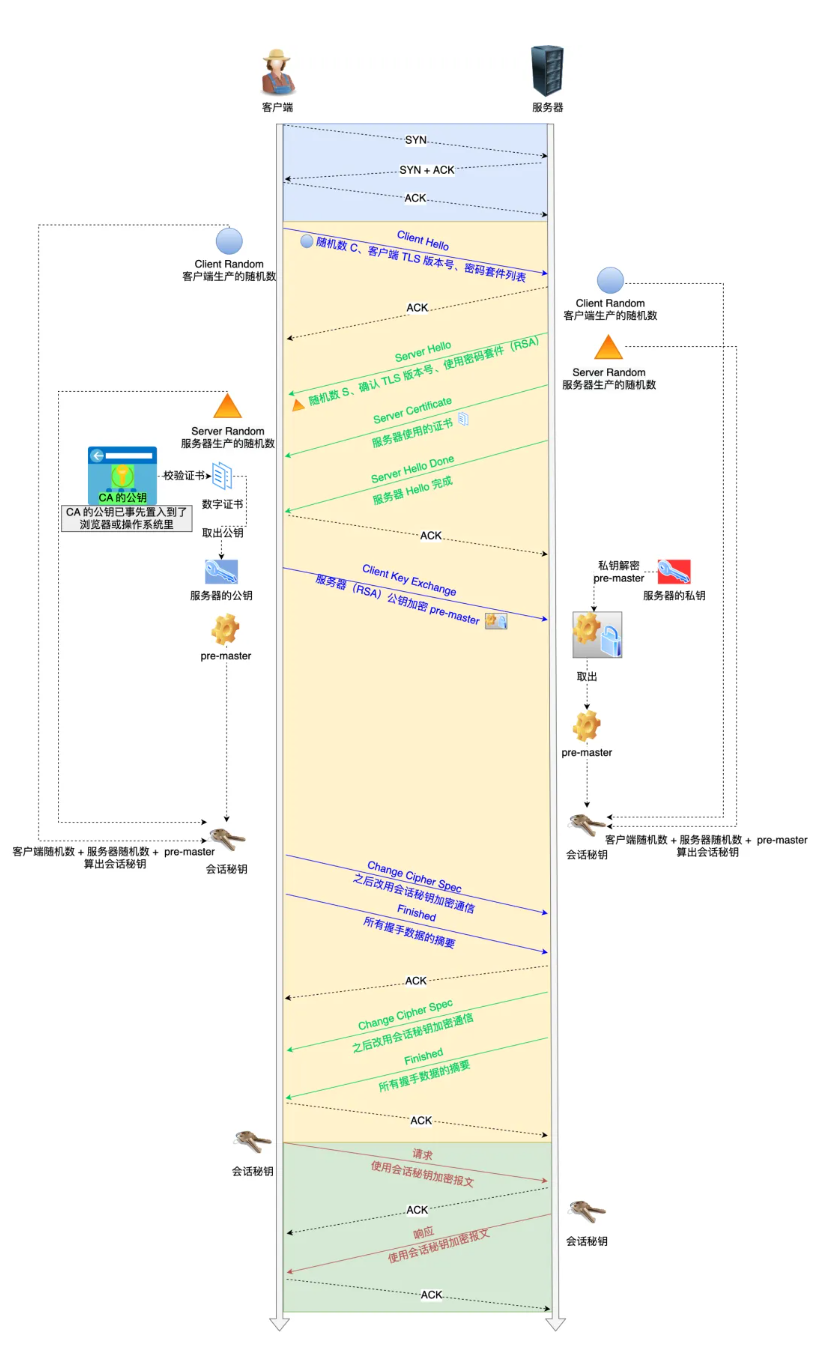

图解HTTPS

  1. 第一次握手
    • client发送（client hello消息）TLS版本，密码套件，随机数1给服务端
    • 收到server发送的ack结束
  2. 第二次握手
    • server发送（server hello消息）1.确定的密码套件，TLS版本，随机数2 2.服务端证书 3.发送ServerHelloDone消息到client，
    • 收到client发送的ack结束。
      2,3消息之间会发送椭圆曲线算法参数，客户端收到证书后要验证证书有效性
  3. 第三次握手
    • client生成新随机数3（pre-master） 并用第二次握手确定的加密算法（一般是RSA）使用公钥加密，发送到服务端。
    • client根据三个随机数生成秘钥（对称加密秘钥），发送Change Cipther Spc，告诉服务端开始使用加密消息
    • client 发送 Encrypted Handshake Message（Finishd）消息到服务端（验证客户端加密，服务端解密）
    • 收到服务端发送的ack结束
  4. 第四次握手
    • 服务端发送 Change Cipher Spc到服务端
    • 服务端发送 Encrypted Handshake Mesage（Finish）到客户端（验证服务端加密，客户端解密）
    • 收到客户端 ack结束

TLS 第一次握手

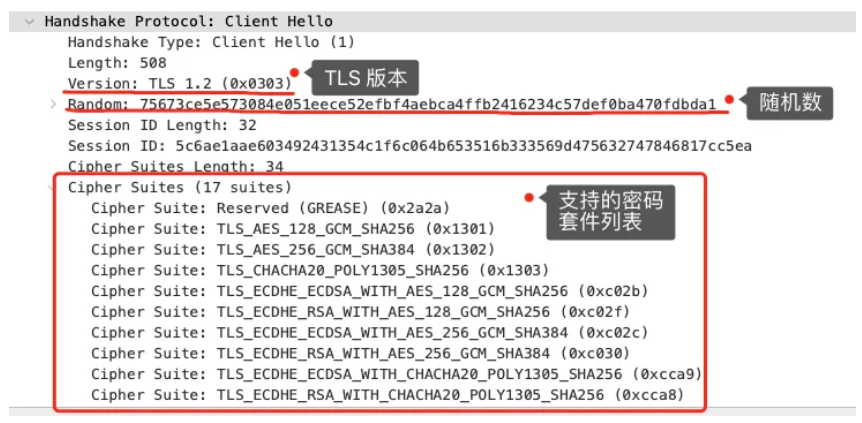

客户端首先会发一个「Client Hello」消息，字面意思我们也能理解到，这是跟服务器「打招呼」。

消息里面有客户端使用的 TLS 版本号、支持的密码套件列表，以及生成的随机数（Client Random），这个随机数会被服务端保留，它是生成对称加密密钥的材料之一。

TLS 第二次握手

当服务端收到客户端的「Client Hello」消息后，会确认 TLS 版本号是否支持，和从密码套件列表中选择一个密码套件，以及生成随机数（Server Random）。

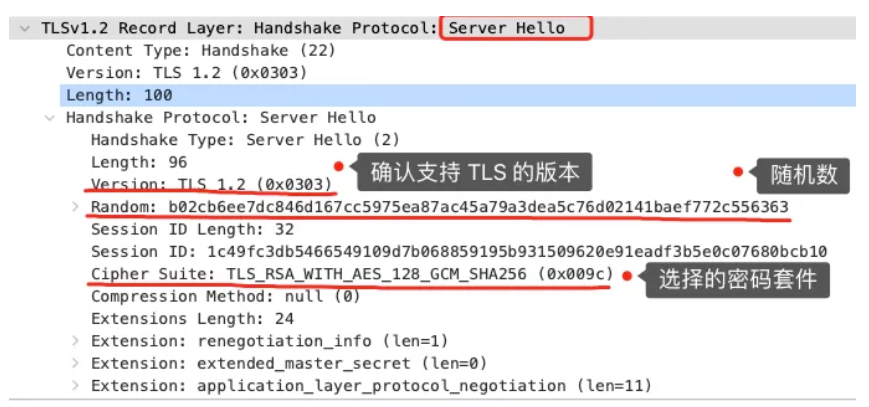

接着，返回「Server Hello」消息，消息里面有服务器确认的 TLS 版本号，也给出了随机数（Server Random），然后从客户端的密码套件列表选择了一个合适的密码套件。

可以看到，服务端选择的密码套件是 “Cipher Suite: TLS_RSA_WITH_AES_128_GCM_SHA256”。

密码套件

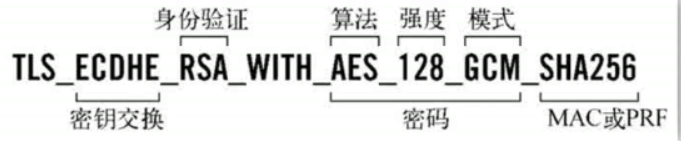

基本的形式是「密钥交换算法 + 签名算法 + 对称加密算法 + 摘要算法」， 一般 WITH 单词前面有两个单词，第一个单词是约定密钥交换的算法，第二个单词是约定证书的验证算法。比如刚才的密码套件的意思就是：

  • 由于 WITH 单词只有一个 RSA，则说明握手时密钥交换算法和签名算法都是使用 RSA；
  • 握手后的通信使用 AES 对称算法，密钥长度 128 位，分组模式是 GCM；
  • 摘要算法 SHA256 用于消息认证和产生随机数；
    就前面这两个客户端和服务端相互「打招呼」的过程，客户端和服务端就已确认了 TLS 版本和使用的密码套件，而且你可能发现客户端和服务端都会各自生成一个随机数，并且还会把随机数传递给对方。
    那这个随机数有啥用呢？其实这两个随机数是后续作为生成「会话密钥」的条件，所谓的会话密钥就是数据传输时，所使用的对称加密密钥。

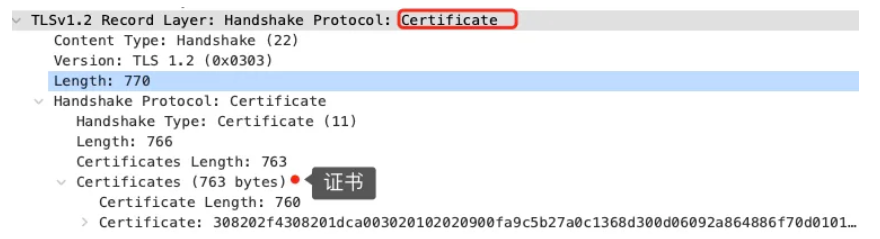

然后，服务端为了证明自己的身份，会发送「Server Certificate」给客户端，这个消息里含有数字证书。

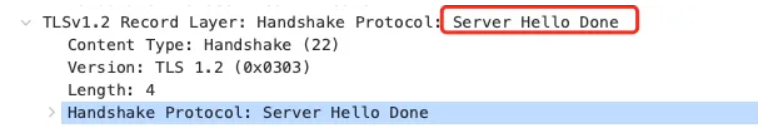

随后，服务端发了「Server Hello Done」消息，目的是告诉客户端，我已经把该给你的东西都给你了，本次打招呼完毕。

客户端验证证书

在这里刹个车，客户端拿到了服务端的数字证书后，要怎么校验该数字证书是真实有效的呢？

数字证书和 CA 机构

在说校验数字证书是否可信的过程前，我们先来看看数字证书是什么，一个数字证书通常包含了：

  • 公钥；
  • 持有者信息；
  • 证书认证机构（CA）的信息；
  • CA 对这份文件的数字签名及使用的算法
  • 证书有效期；
  • 还有一些其他额外信息
    那数字证书的作用，是用来认证公钥持有者的身份，以防止第三方进行冒充。说简单些，证书就是用来告诉客户端，该服务端是否是合法的，因为只有证书合法，才代表服务端身份是可信的。

我们用证书来认证公钥持有者的身份（服务端的身份），那证书又是怎么来的？又该怎么认证证书呢？

为了让服务端的公钥被大家信任，服务端的证书都是由 CA （Certificate Authority，证书认证机构）签名的，CA 就是网络世界里的公安局、公证中心，具有极高的可信度，所以由它来给各个公钥签名，信任的一方签发的证书，那必然证书也是被信任的。

之所以要签名，是因为签名的作用可以避免中间人在获取证书时对证书内容的篡改。

数字证书签发和验证流程

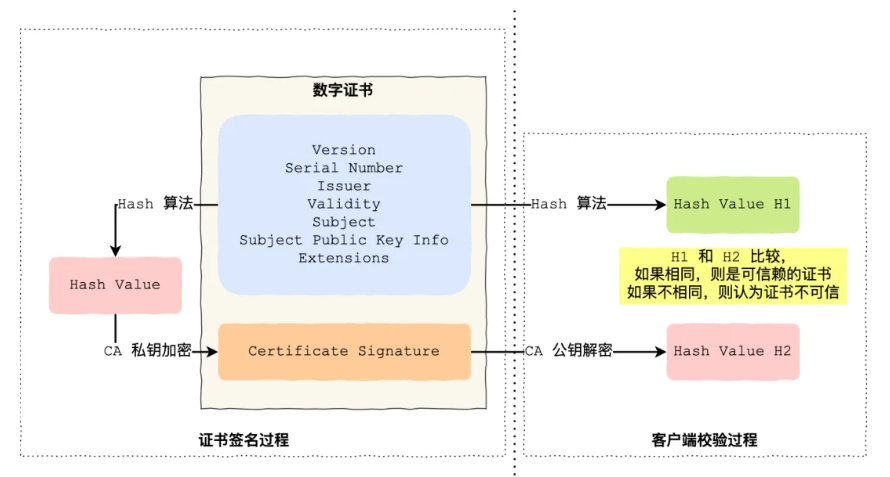

如下图图所示，为数字证书签发和验证流程：

CA 签发证书的过程，如上图左边部分：

  • 首先 CA 会把持有者的公钥、用途、颁发者、有效时间等信息打成一个包，然后对这些信息进行 Hash 计算，得到一个 Hash 值；

  • 然后 CA 会使用自己的私钥将该 Hash 值加密，生成 Certificate Signature，也就是 CA 对证书做了签名；

  • 最后将 Certificate Signature 添加在文件证书上，形成数字证书；
    客户端校验服务端的数字证书的过程，如上图右边部分：

  • 首先客户端会使用同样的 Hash 算法获取该证书的 Hash 值 H1；

  • 通常浏览器和操作系统中集成了 CA 的公钥信息，浏览器收到证书后可以使用 CA 的公钥解密 Certificate Signature 内容，得到一个 Hash 值 H2 ；

  • 最后比较 H1 和 H2，如果值相同，则为可信赖的证书，否则则认为证书不可信。

证书链

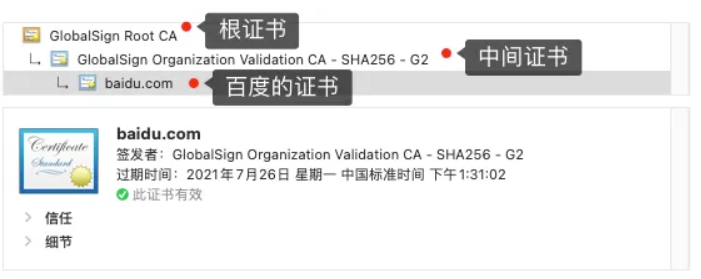

但事实上，证书的验证过程中还存在一个证书信任链的问题，因为我们向 CA 申请的证书一般不是根证书签发的，而是由中间证书签发的，比如百度的证书，从下图你可以看到，证书的层级有三级：

对于这种三级层级关系的证书的验证过程如下：

  • 客户端收到 baidu.com 的证书后，发现这个证书的签发者不是根证书，就无法根据本地已有的根证书中的公钥去验证 baidu.com 证书是否可信。于是，客户端根据 baidu.com 证书中的签发者，找到该证书的颁发机构是 “GlobalSign Organization Validation CA - SHA256 - G2”，然后向 CA 请求该中间证书。
  • 请求到证书后发现 “GlobalSign Organization Validation CA - SHA256 - G2” 证书是由 “GlobalSign Root CA” 签发的，由于 “GlobalSign Root CA” 没有再上级签发机构，说明它是根证书，也就是自签证书。应用软件会检查此证书有否已预载于根证书清单上，如果有，则可以利用根证书中的公钥去验证 “GlobalSign Organization Validation CA - SHA256 - G2” 证书，如果发现验证通过，就认为该中间证书是可信的。
  • “GlobalSign Organization Validation CA - SHA256 - G2” 证书被信任后，可以使用 “GlobalSign Organization Validation CA - SHA256 - G2” 证书中的公钥去验证 baidu.com 证书的可信性，如果验证通过，就可以信任 baidu.com 证书。

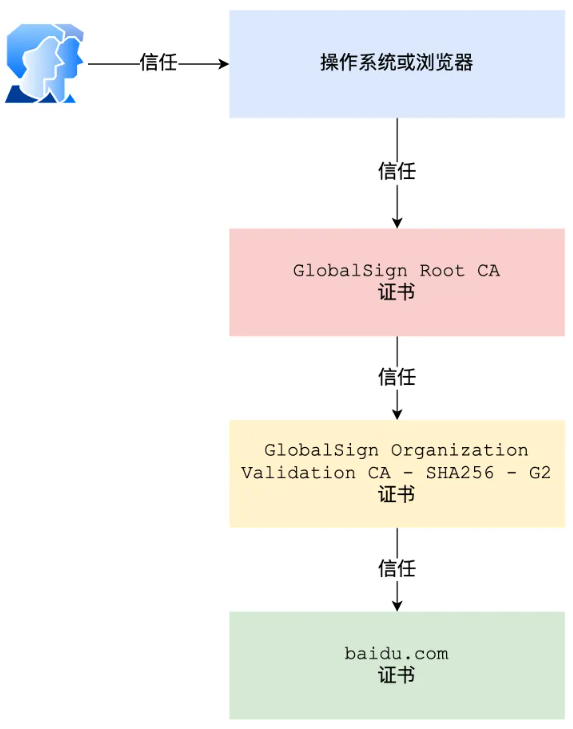

    在这四个步骤中，最开始客户端只信任根证书 GlobalSign Root CA 证书的，然后 “GlobalSign Root CA” 证书信任 “GlobalSign Organization Validation CA - SHA256 - G2” 证书，而 “GlobalSign Organization Validation CA - SHA256 - G2” 证书又信任 baidu.com 证书，于是客户端也信任 baidu.com 证书。

总括来说，由于用户信任 GlobalSign，所以由 GlobalSign 所担保的 baidu.com 可以被信任，另外由于用户信任操作系统或浏览器的软件商，所以由软件商预载了根证书的 GlobalSign 都可被信任。

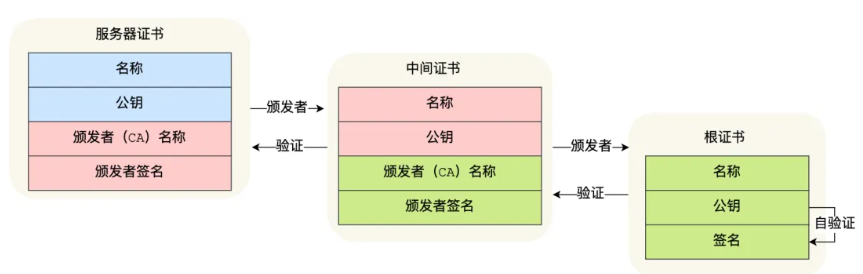

这样的一层层地验证就构成了一条信任链路，整个证书信任链验证流程如下图所示：

最后一个问题，为什么需要证书链这么麻烦的流程？Root CA 为什么不直接颁发证书，而是要搞那么多中间层级呢？

这是为了确保根证书的绝对安全性，将根证书隔离地越严格越好，不然根证书如果失守了，那么整个信任链都会有问题。

TLS 第三次握手

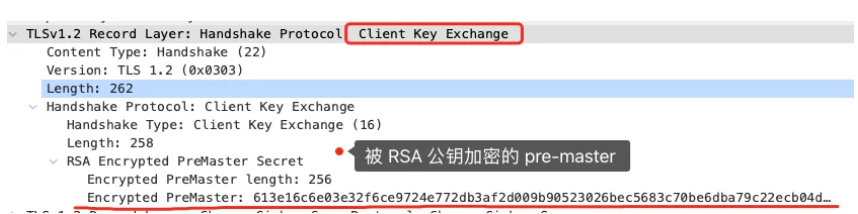

客户端验证完证书后，认为可信则继续往下走。接着，客户端就会生成一个新的随机数 (pre-master)，用服务器的 RSA 公钥加密该随机数，通过「Change Cipher Key Exchange」消息传给服务端。

服务端收到后，用 RSA 私钥解密，得到客户端发来的随机数 (pre-master)。

至此，客户端和服务端双方都共享了三个随机数，分别是 Client Random、Server Random、pre-master。

于是，双方根据已经得到的三个随机数，生成会话密钥（Master Secret），它是对称密钥，用于对后续的 HTTP 请求/响应的数据加解密。

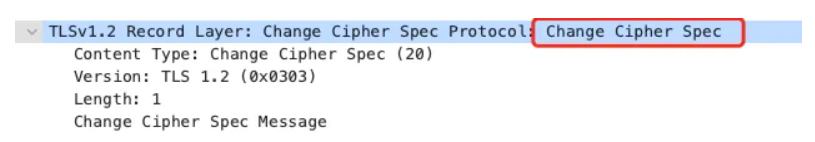

生成完会话密钥后，然后客户端发一个「Change Cipher Spec」，告诉服务端开始使用加密方式发送消息。

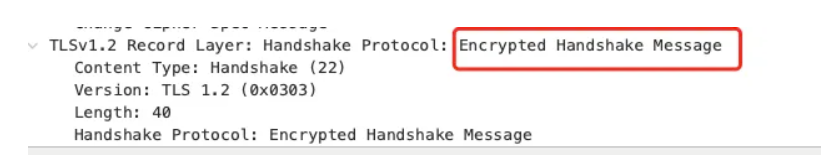

然后，客户端再发一个「Encrypted Handshake Message（Finishd）」消息，把之前所有发送的数据做个摘要，再用会话密钥（master secret）加密一下，让服务器做个验证，验证加密通信是否可用和之前握手信息是否有被中途篡改过。

可以发现，「Change Cipher Spec」之前传输的 TLS 握手数据都是明文，之后都是对称密钥加密的密文。

TLS 第四次握手

服务器也是同样的操作，发「Change Cipher Spec」和「Encrypted Handshake Message」消息，如果双方都验证加密和解密没问题，那么握手正式完成。

最后，就用「会话密钥」加解密 HTTP 请求和响应了。

RSA 算法的缺陷
