6基于总线机制重构集成系统

• 理解系统集成领域的扩展性需求和实现策略
• 理解管道-过滤器、工厂模式等主流设计模式的应用场景和基本结构
• 掌握服务总线机制的核心组件及实现方式

企业集成模式

系统集成的方式

• 文件传输 File Transfer
• 共享数据库 Share DB
• 远程过程调用 RPC
• 消息传递 Messaging

系统集成的核心需求

• 数据如何到达目标应用系统
• 如何基于业务场景对数据进行过滤
• 异构数据保存问题
• 业务系统如何与集成机制解耦

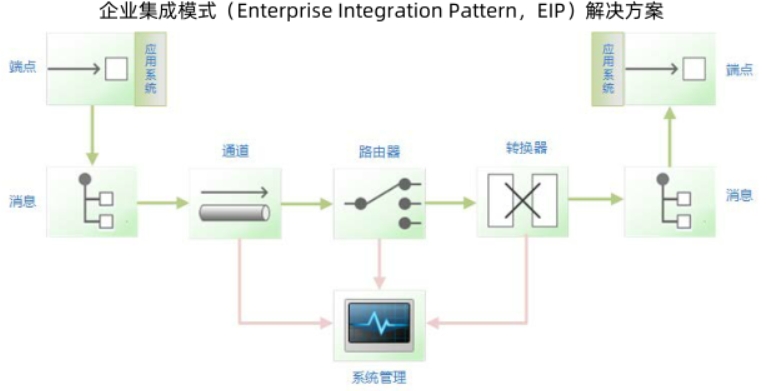

企业集成模式

EIP

ESB：一种系统集成架构模式，它提供路由，数据转换、过滤、转换协议等服务接口供应用重复使用。

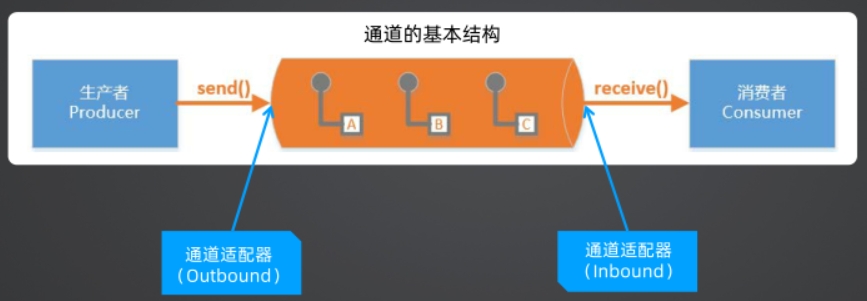

通道

信道channel

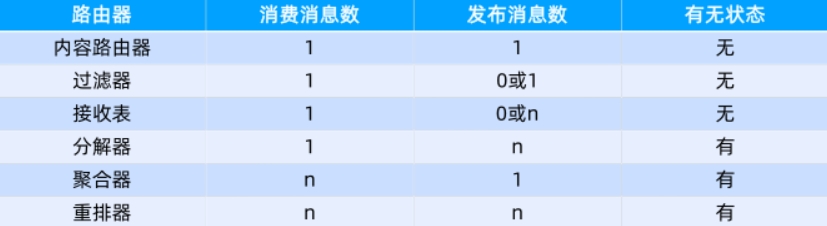

路由

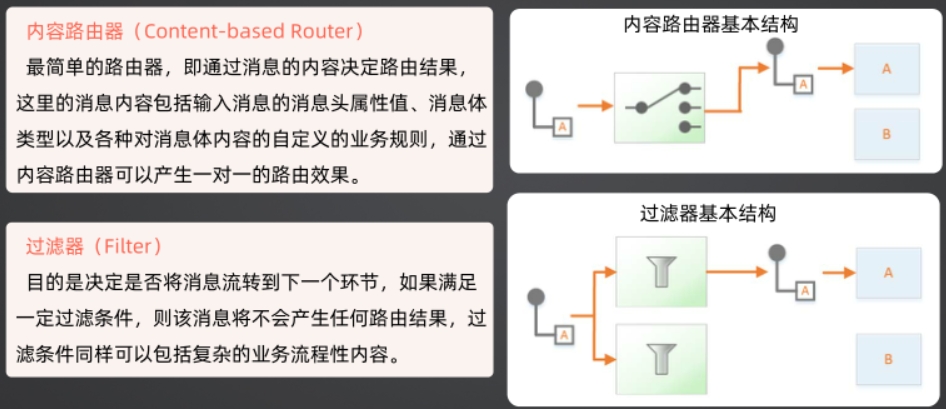

主要关注内容过滤器、过滤器

转换

完成异构系统数据适配

• 自定义转换
• 信息包装
• 内容扩充
• 内容过滤

还可通过标签减少信息传输量，隐藏敏感信息。

端点

业务系统与集成系统解耦

主流框架

• Spring Integration
• Apache Camel

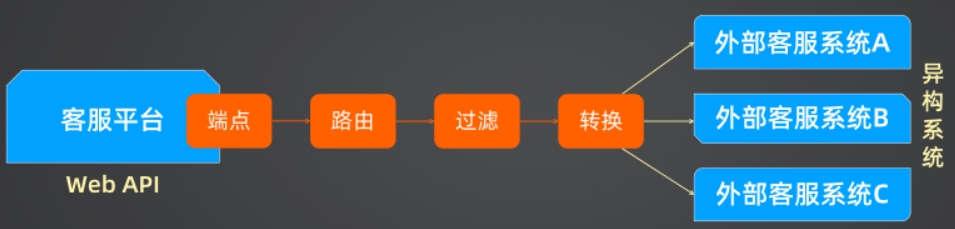

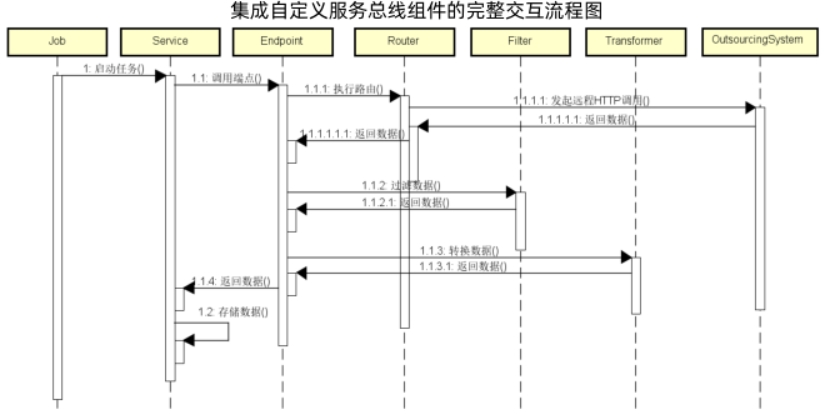

自定义服务总线组件

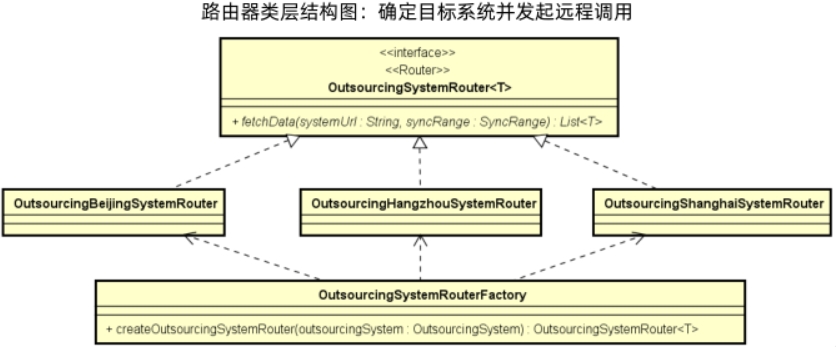

路由器

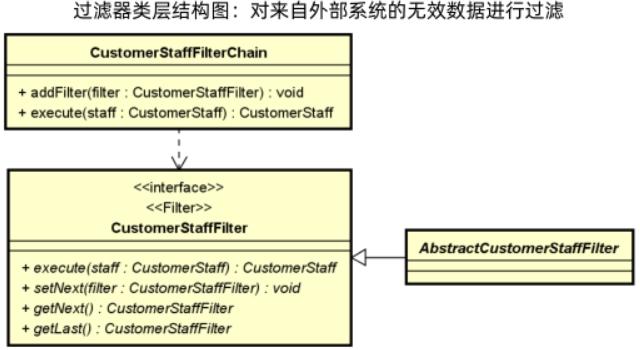

过滤器

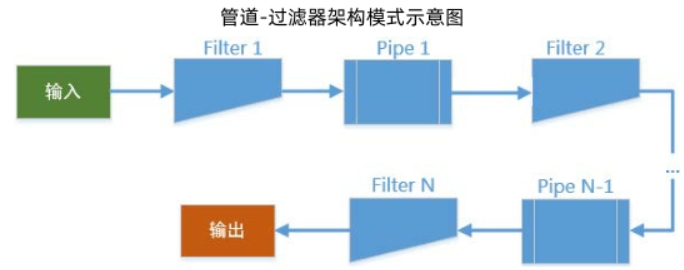

管道过滤器架构模式：提供集成的扩展性

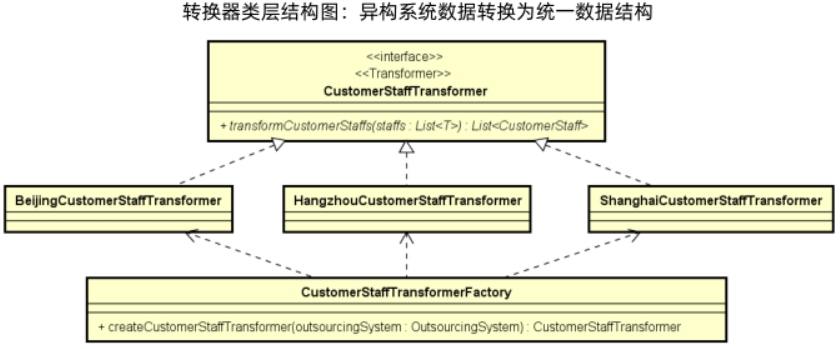

转换器

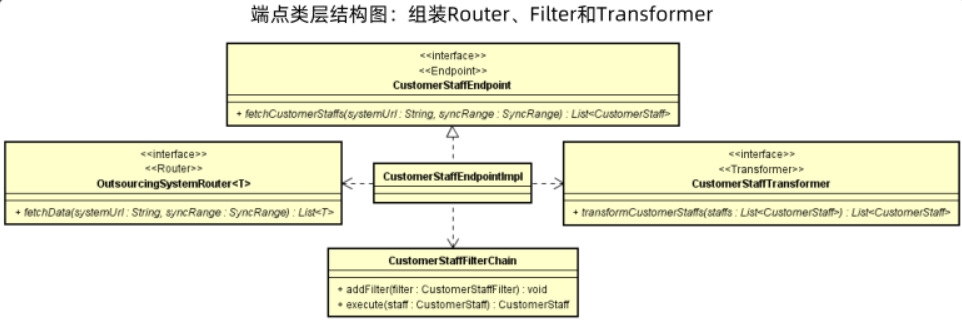

端点

架构演进
