学习目标

  • 掌握数据分片的执行流程
    分几步，每步的输入输出
  • 掌握ShardingSphere中各个数据分片引擎的基本结构和原理

目录

  • SQL解析、路由、改写引擎
  • SQL执行和归并引擎

分片引擎

解析引擎 SQLParserEngine
路由引擎 ShardingSQLRouter
改写引擎 SQLRewriteEngine
执行引擎 ExecutorEngine
归并引擎 MergeEngine

SQL解析、路由、改写引擎

内核工具类将三个引擎串联起来

解析引擎

SQL语句转换为抽象语法树AST

三步骤
生成SQL抽象语法树 输出AST
提取SQL片段 输出SQLSegment
填充SQL语句 输出SQLStatement

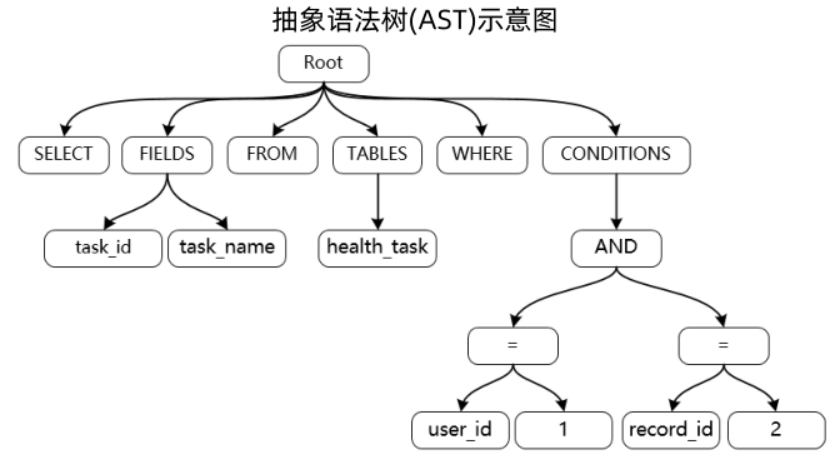

AST

路由引擎

6个核心步骤

  1. 对SQLStatement中的分片信息做合理性进行验证
  2. 获取SQLStatementContext
  3. 如果是InsertStatement则自动生成主键
    如果是雪花算法等组件则初始化组件
  4. 创建分片条件ShardingConditions
  5. 获取SQLRouteExecutor并执行路由
    根据分片条件路由
  6. 构建路由上下文RouteContext

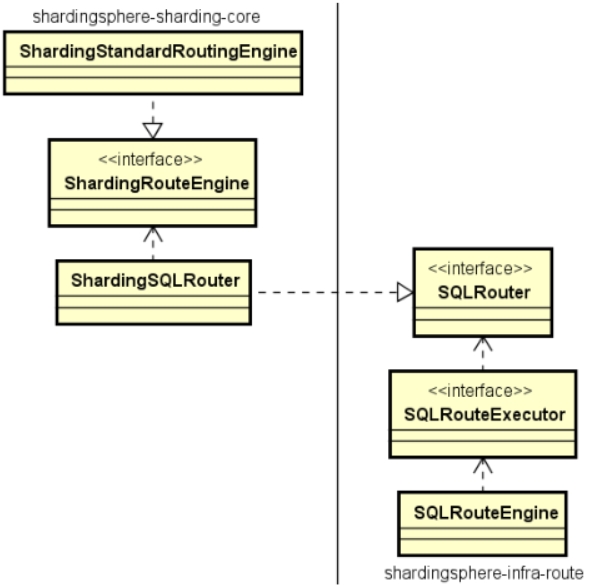

路由引擎-核心组件交互


分层设计：

  • infrastructure 基础设施层，为core层提供基础能力
  • core 核心层提供应用层使用

入口SQLRouteEngine

1
2
3
4
5
6
7
8
9
10
11
12
13
public final class sQLRouteEngine {
    private final Collection<ShardingSphereRule> rules;
    private final ConfigurationProperties props;
    public RouteContext route(final LogicsQL logicsQL, final ShardingSphereDatabase database) {
        //通过SQLRouteExecutor具体执行路由
        SQLRouteExecutor executor =isNeedAllSchemas(logicsQL.getSqlStatementContext().getSqlStatement())? new AllSQLRouteExecutor():new PartialSQLRouteExecutor(rules, props);
        return executor.route(logicsQL, database);
}

    private boolean isNeedAllSchemas(final SQLStatement sqlStatement) {
        return sqlStatement instanceof MySQLShowTablesStatement || sglStatement instanceof MysQLShowTableStatusStatement;
    }
}

分片策略

分片策略=分片算法+分片键

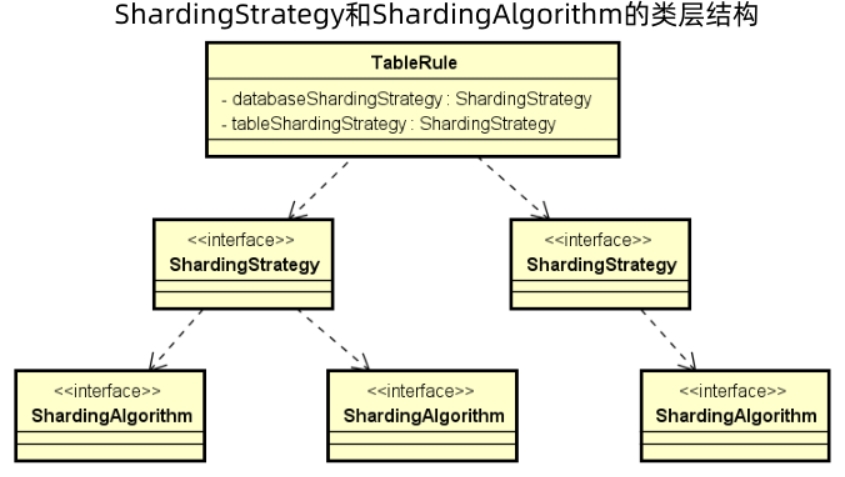

ShardingStrategy类

1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
public interface ShardingStrategy {
    //获取分片列
    Collection<String>getShardingColumns()
    //获取分片算法
    ShardingAlgorithm getShardingAlgorithm();
    //执行分片
    Collection<String>doSharding(Collection<String> availableTargetNames,Collection<ShardingConditionValue>shardingConditionValues,DataNodeInfo dataNodelnfo, ConfigurationProperties props);
}

public interface ShardingSphereAlgorithm extends TypedSPl, SPlPostProcessor {
    Properties getProps();
}

public interface ShardingAlgorithm extends ShardingSphereAlgorithm {
}

标准分片策略-StandardShardingstrategy

精确分片 PreciseShardingValue 提供对SQL语句中 (= IN)操作的分片支持
范围分片 RangeShardingValue 提供对SQL语句中 (>=，<=，BETWEEN,AND)等操作的分片支持

1
2
3
4
5
6
7
8
9
10
public Collection<String> doSharding(final Collection<String> availableTargetNames, finalCollection<ShardingConditionValue> shardingConditionValues, finalDataNodelnfo dataNodelnfo, finalConfigurationProperties props){
    ShardingConditionValue shardingConditionValue = shardingConditionValues.iterator().next();
    //如果分片值是一个列表，则执行Precisesharding;如果分片值是一个范围，则执行Rangesharding
    Collection<String> shardingResult = shardingConditionValue instanceof ListShardingConditionValue
        ? dosharding(availableTargetNames, (listShardingConditionValue)
        : dosharding(availableTargetNames, (RangeShardingconditionValue) shardingConditionValue, dataNodelnfo);
    Collection<String> result = new TreeSet<>(String.CASE INSENSITIVE ORDER);
    result.addAll(shardingResult);
    return result;
}
