2_Nginx架构基础

Posted on Edited on
Nginx架构基础：进程模型、数据结构等

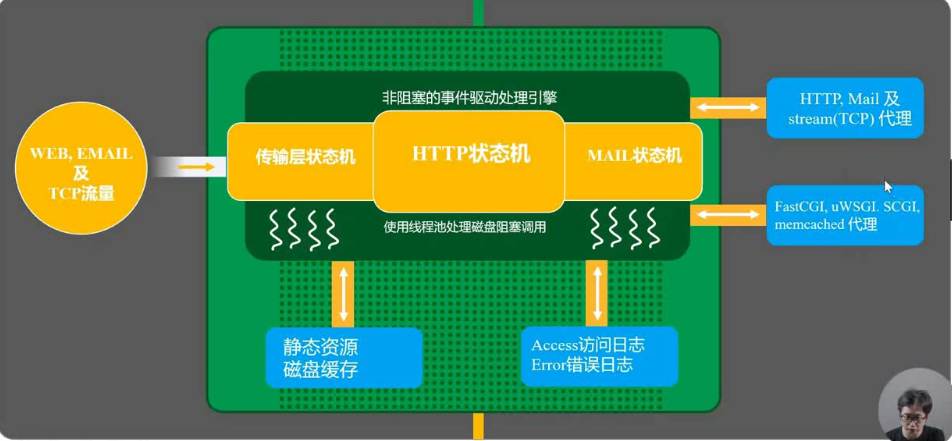

请求处理流程

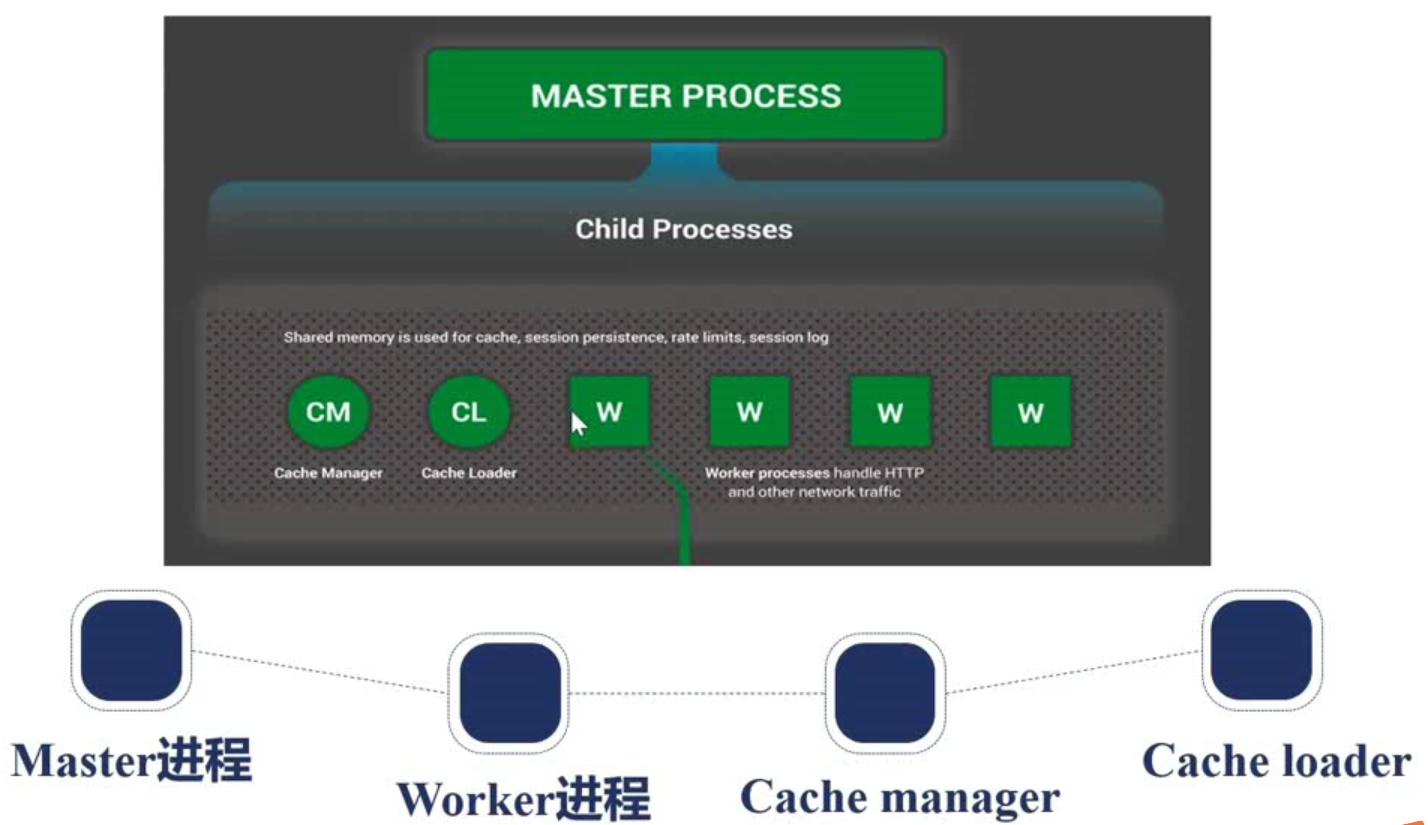

进程结构

  • 单进程 开发
  • 多进程 生产，保持健壮，充分利用多核处理器
  • Master 进程 监控管理worker进程（启动，检查，配置文件载入，热部署等）
  • worker 进程 处理请求
  • Cache manager 管理缓存
  • Cache loader 加载缓存（后端服务响应缓存到内存）
    为什么使用多进程，而非多线程？
    保证可高用性，可靠性，线程件共享内存空间，若第三方模块引发地址越界时会导致nginx进程挂掉。

不仅将worker线程数设置为cpu核数，还应将worker进程绑定到固定的核上，减少缓存失效。

Nginx进程结构实例演示

kill -SIGHUP masterPI 与 -s reload结果相同 ：重新启动新的worker进程、Cache Manager进程

kill -SIGTERM workerPI ，worker进程收到停止信号会退出，并会向master进程发送CHLD信号，master将再拉起一个worker进程

结论：命令行中的一些子命令 是在向master进程发送信号

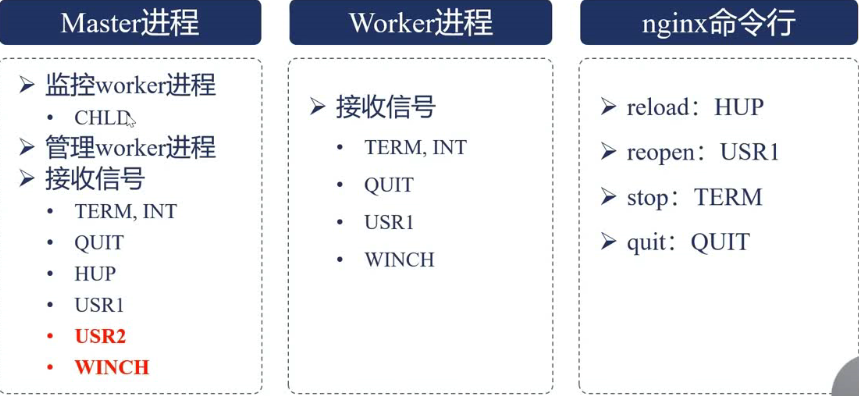

Nginx进程管理：信号

  • master进程
    1. CHLD linux规定子进程终止时向父进程发送CHLD信号
    2. TERM,INT 立刻停止nginx进程
    3. QUIT 优雅停止，不立刻结束连接
    4. USR1 重新打开日志文件（切割文件）
    5. USR2、WINCH 不能使用Nginx命令行+特定命令向master发送命令，只能使用linux 命令行kill直接向master进程发送信号（需要先找到PI）
  • worker进程
    一般不直接向worker进程发送信号，而是通过向master进程发送信号管理worker进程
  • nginx命令行
    nginx命令行工具会读取 nginxpid 文件中的NginxPID 将nginx命令转换为linux命令发送信号

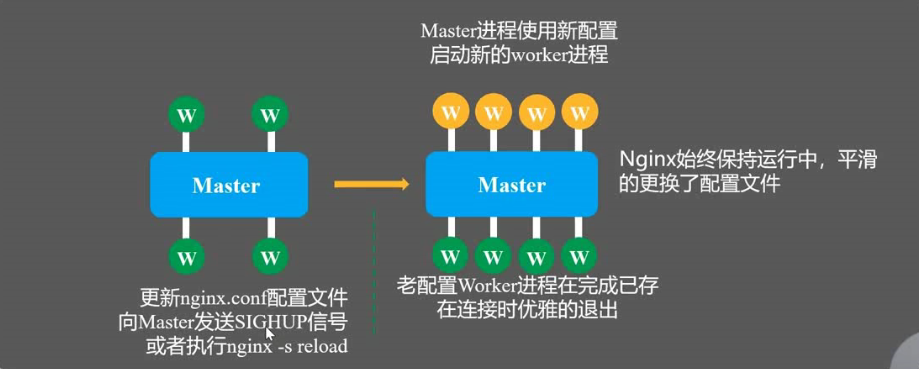

reload配置文件的真相（reload流程）

  1. 向master发送HUP信号（reload命令）
  2. master进程检查配置语法
  3. master进程打开新的监听端口
  4. master进程启动新worker
  5. master向老worker发送QUIT信号
  6. 老worker关闭监听句柄，处理完当前请求后结束进程

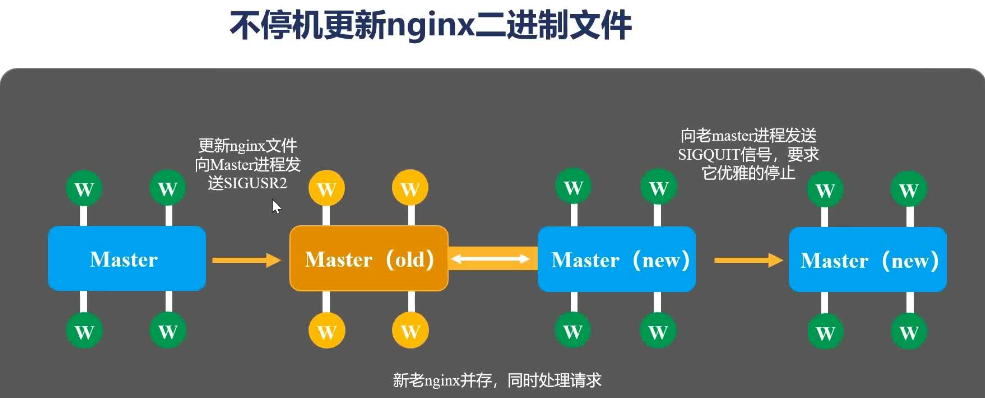

热部署流程

  1. 更新配置文件
  2. 向master发送USR2信号
  3. master修改pid文件名，加后缀.oldbin
  4. master用新配置文件启动新master（新master是老master的子进程，新master会启动worker；此时新老master共存）
  5. 向老master进程发送QUIT信号，关闭老master
  6. 回滚：向老master发送HUP（reload），向新master发送QUIT

优雅关闭worker

对于http请求可以识别出当前连接没有在处理请求，此时可以优雅关闭
对于TCP/UDP/WebSocket 无法识别

  1. 设定定时器 worker_shutdown_timeout
  2. 关闭监听句柄（不再处理新请求）
  3. 关闭空闲连接
  4. 在循环中等待全部连接关闭（当超过定时器后会强制关闭，不再优雅）
  5. 退出进程

网络收发与Nginx事件的对应关系

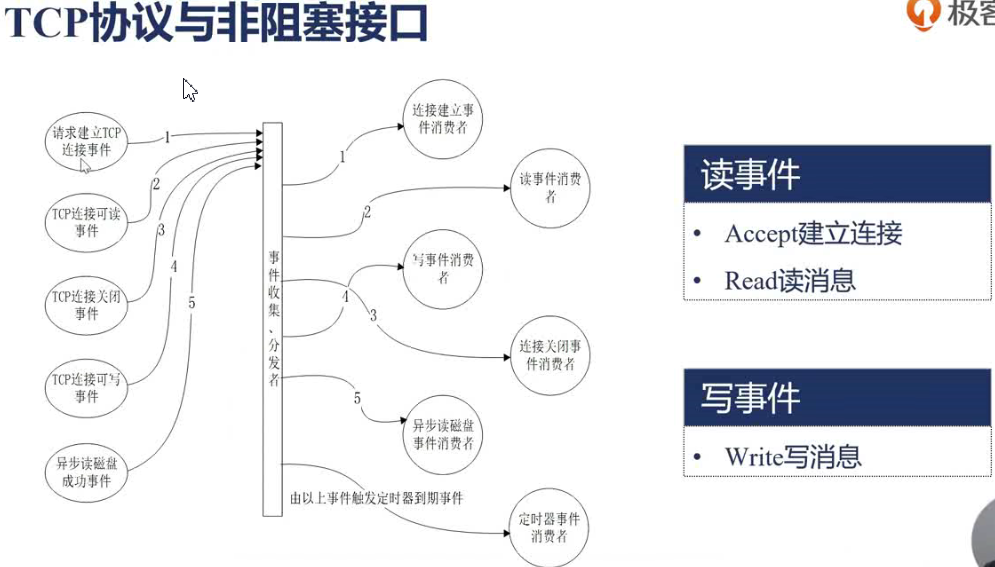

Nginx事件驱动（网络事件）框架
每对链接对应读事件、写事件

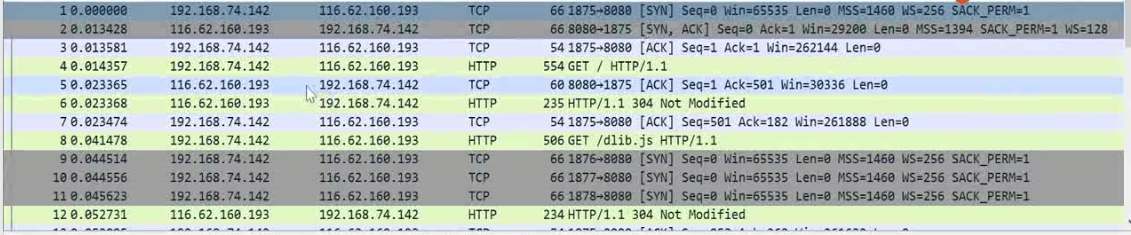

Nginx网络事件实例演示

当nginx所在服务器收到客户端返回的ack后，操作系统通知nginx收到读事件，此读事件是一个建立新链接

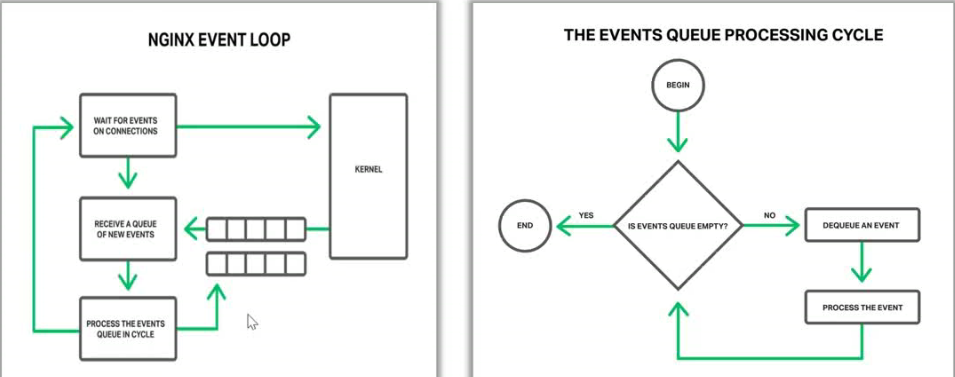

Nginx事件驱动模型

Nginx服务器上第三方模块占用大量cpu时导致大量事件超时
解决：如GZIP分段使用CPU

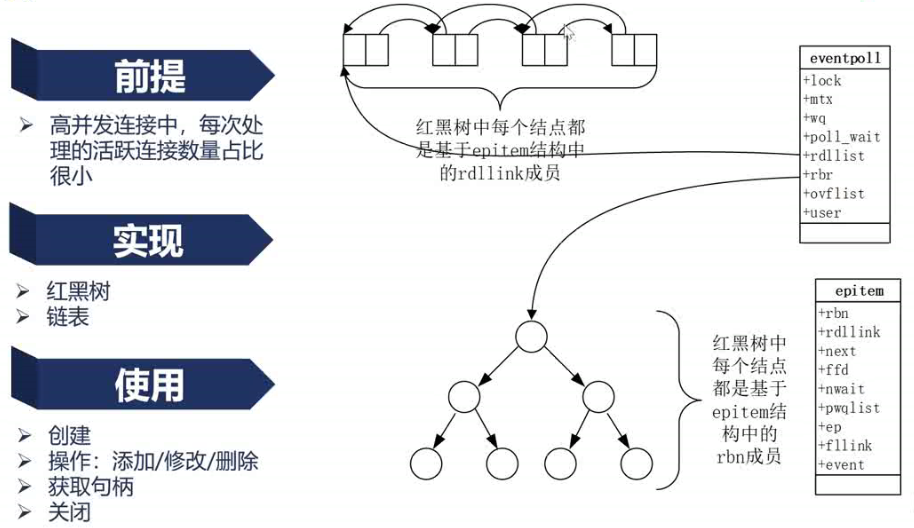

epoll的优劣及原理

Number of file description 句柄数（并发链接数）
获取事件队列的间隔很短，收到有效的报文有限，活跃链接有限
select或poll实现有问题：将所有链接丢给操作系统判断哪些链接有事件输入
epoll维护一个链表rdllink，取活跃链接时遍历此链表即可
操作系统接收到事件插入或nginx处理完成删除时间复杂度Log(n)

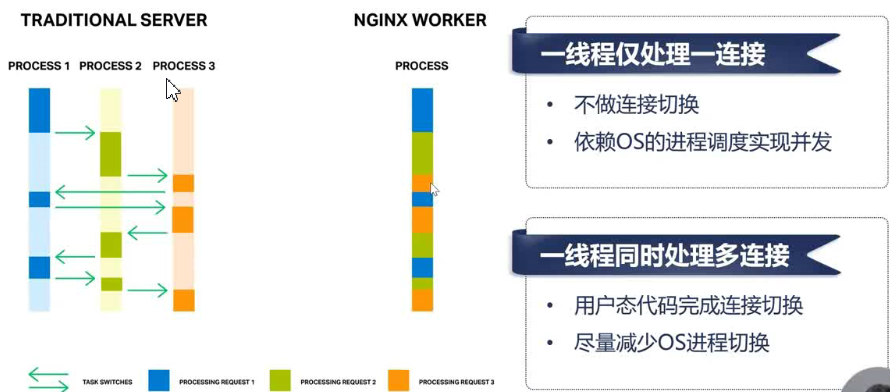

Nginx的请求切换

当前cpu频率进程间切换消耗大概5微妙 当并发请求低时几百左右，可以接受进程切换 当并发数到达万级已不可接受

同步、异步、阻塞、非阻塞

阻塞、非阻塞：操作系统提供的方法被调用，不满足条件时导致进程切换，当前进程阻塞。非阻塞不会在时间片未结束时切换被切换。
同步、异步：代码调用方式的区别

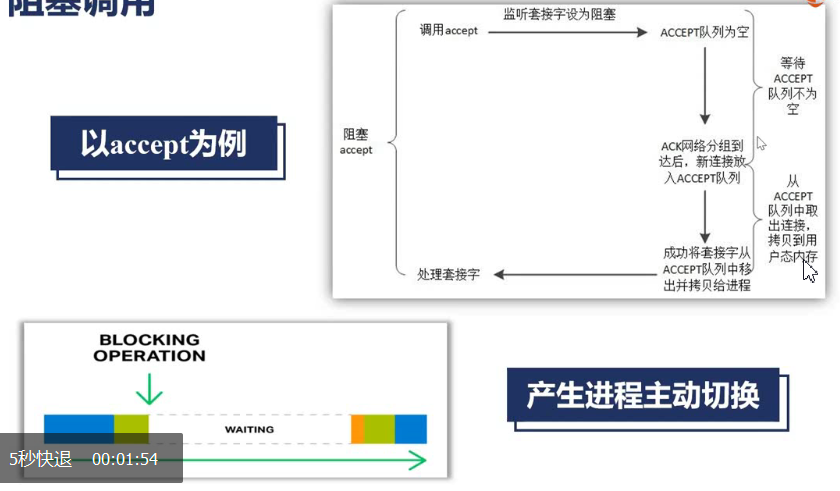

阻塞调用

Nginx并发连接太多不适合阻塞调用

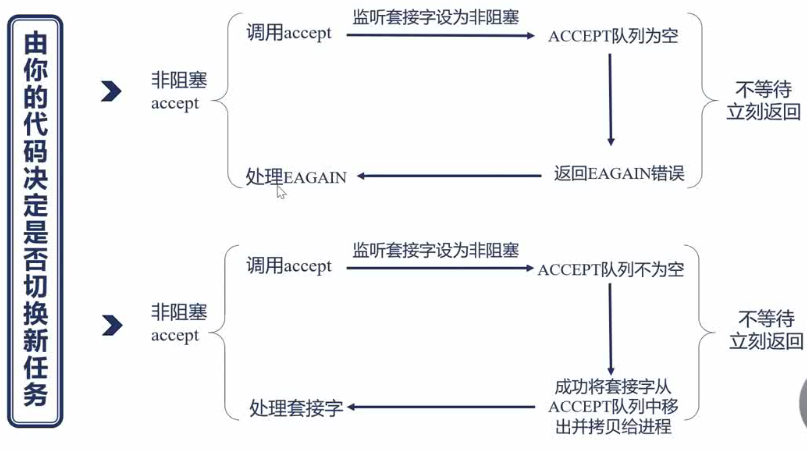

非租塞调用

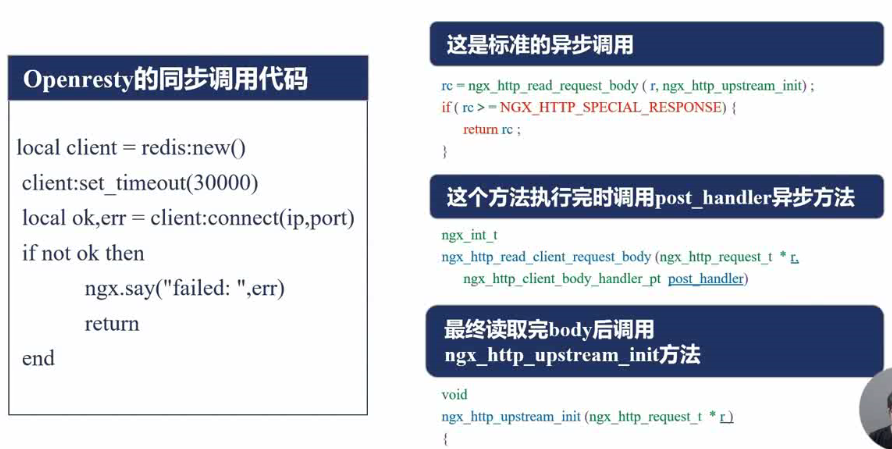

非阻塞调用下的同步与异步

同步调用代码使用非阻塞方式

local ok，err = client:connect(ip,port) 同步调用代码阻塞openresty调用代码，但不会阻塞nginx代码。

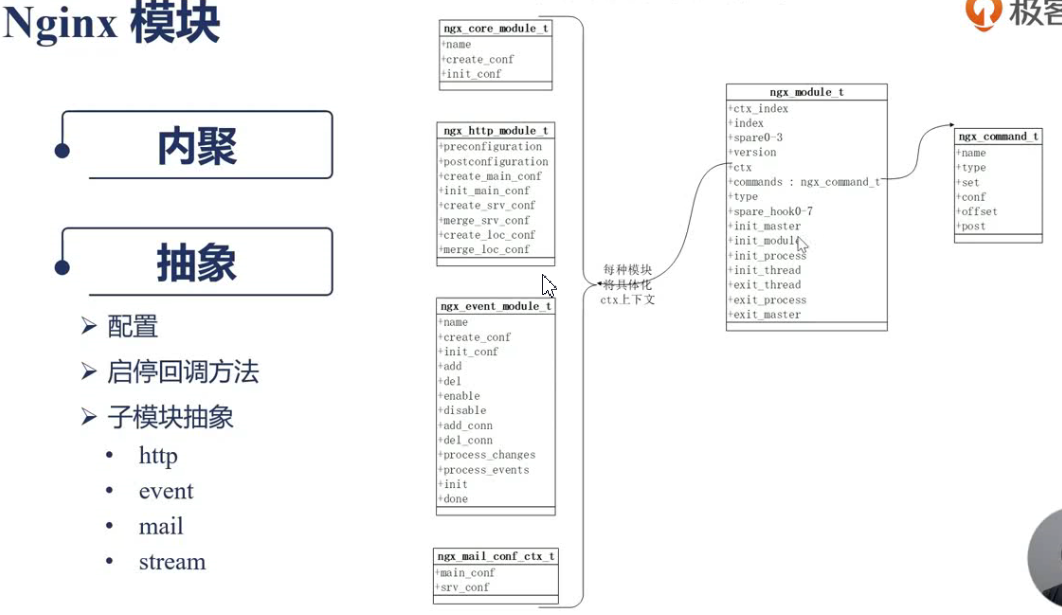

Nginx的模块究竟是什么

通用模块 ngx_module 子模块 ngx_core_module_t ngx_http_module_t ngx_event_module_t ...

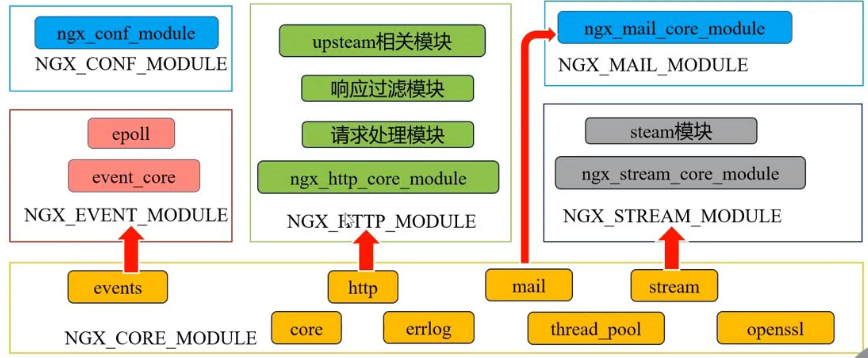

模块分类

  • NGX_CORE_MODULE
    1. events类模块 （源码文件/nginx/event）
      • event_core :每类模块的通用模块（index:1）
      • epoll
    2. http类模块 （源码文件/nginx/http）
      • ngx_http_core_module
      • 请求处理模块
      • 相应过滤模块 （请求二次处理）
      • upstream相关模块 （负载均衡）
    3. mail类模块 （源码文件/nginx/mail）
    4. stream类模块 （源码文件/nginx/stream）
  • NGX_CONF_MODULE

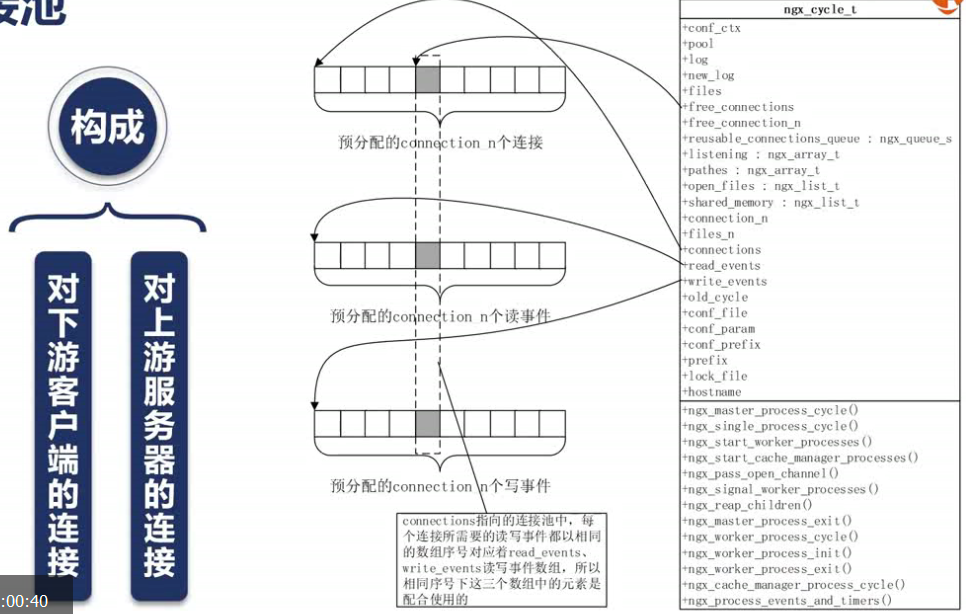

Nginx如何通过连接池处理网络请求

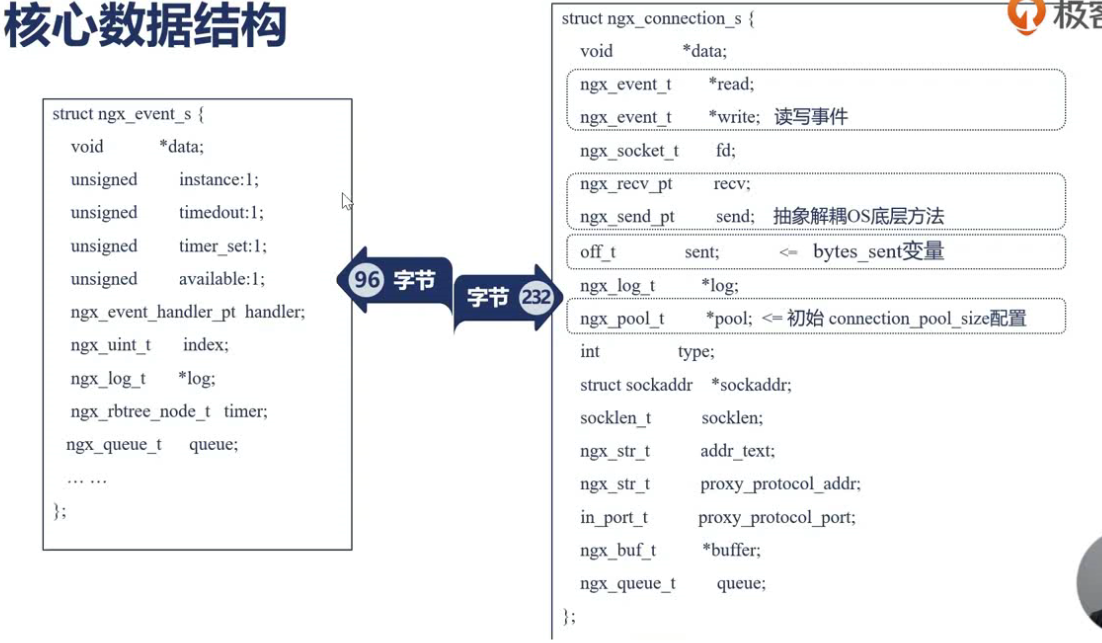

connections 用于客户端与上游服务器的连接，所以若做一层反向代理，每一个客户端消耗两个connection。 每个connection对应两个事件，一个读和一个写事件 使用一个链接内存大小：232+96*2 字节，connections配置会预分配相应内存

高并发nginx配置需要配置足够大的connection

内存池对性能的影响

connection_pool_size 连接内存池
预分配内存，减少运行时分配次数，提高性能
小块内存优化，减少碎片，提高利用率

request_pool_size 请求内存池
需要保存url信息，相对较长

对于长链接，一个connection对应n个request

注意：两个内存池不可混用 (释放延迟，内存使用增加)

所有worker进程协同工作的关键：共享内存

通讯方式

  • 信号（进程管理）
  • 共享内存（数据同步，nginx跨进程通信最有效手段）
    1. 锁
    2. slab内存管理器
    3. 可用的两种数据结构：rbtree、链表

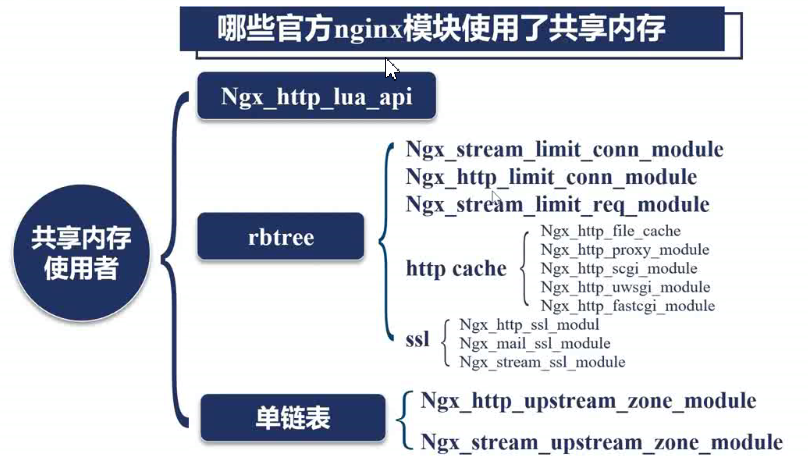

使用共享内存的模块

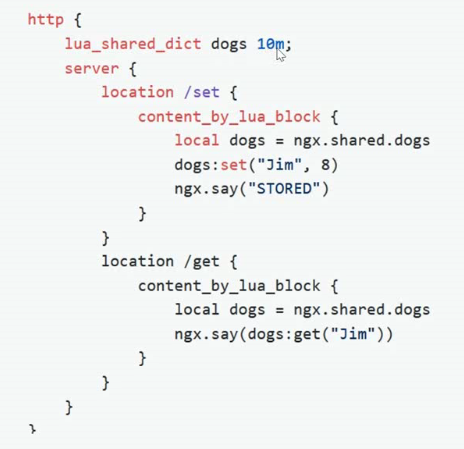

OpenResty共享内存

同时使用rbtree（保存kv）和链表（超过内存上限lru淘汰）

lua_shared_dict 分配共享内存指令

用好共享内存的工具：slab管理器

分页-切分不同大小的slot（32Byte、64Byte...）
  • bestfit分配方式
    1. 适合小对象 ,有内存浪费（最多两倍的内存消耗）
    2. 避免碎片
    3. 避免重复初始化(特定页存储特定数据结构的数据)

哈希表的max_size与bucket_zize如何配置

Nginx常用容器：红黑树

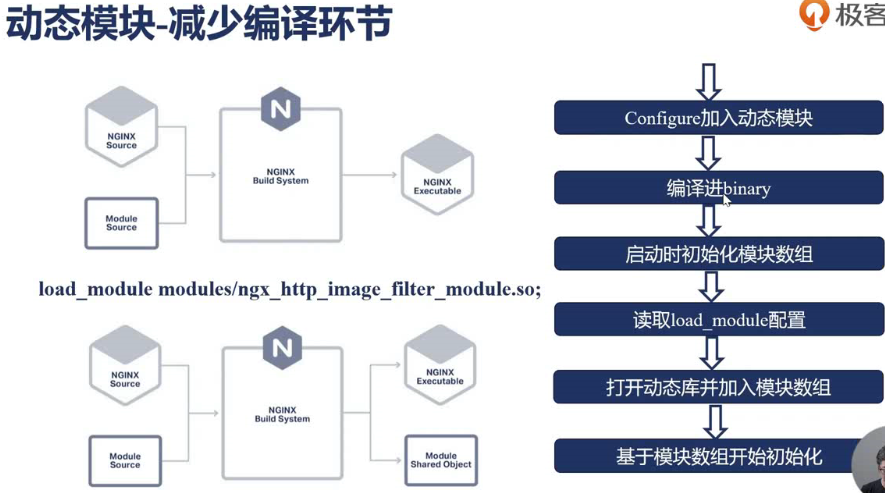

使用动态模块来提升运维效率

动态库目录：/nginx/modules

配置文件需配置动态模块位置：load_modules modules/module_name.so (load_modules与event、http同级)

linux 动态库：*.so
